功能调试

*优先进行电路调试.电路工作正常后,再进行气路调试.

一. 电路调试

①.在接通电源以前,按照线路布置图(第9页)检查电源正负极方向是否正确,元器件是否连接正确,接线端口是否牢固,导线绝缘层有无破损.

②.确认接线无误后,接通24V直流电源.观察显示屏的工作状态,默认显示为000.

③.如果没有显示,则检查激光发射/接收器的工作状态.

激光发射端(小孔)是否有光束射出；如果无光束, 检查接线或更换元件.

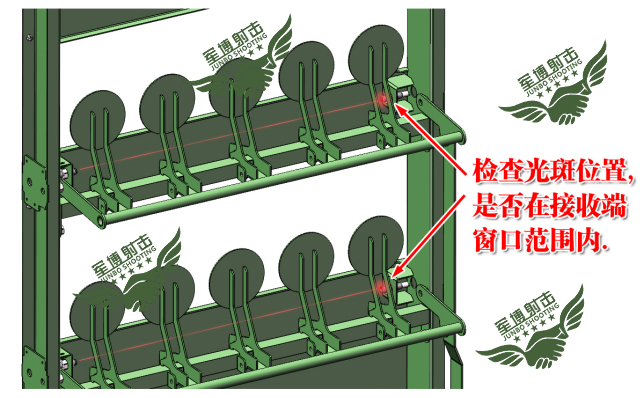

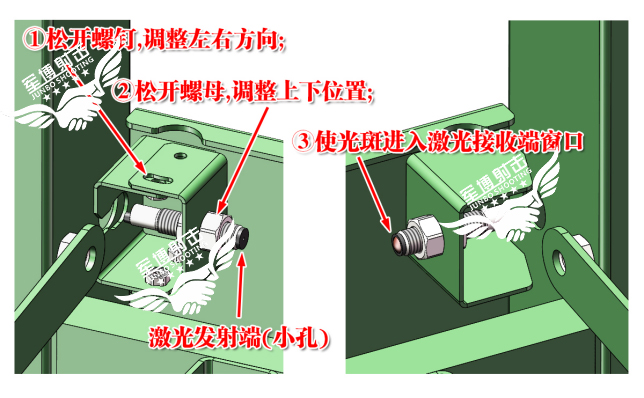

如果有光束, 调整激光发射端方向, 使光斑落入激光接收端窗口内.

依次调整上下两路激光,完成后锁紧螺钉和螺母.

两路激光均接通后,显示应为000.

④.用手推倒目标靶,切割光路产生信号.显示计1分,播放语音声效,下方彩灯闪动.

⑤.按下操作台的“计数清零”按钮, 显示000, 重新开始计数.

(*注意: 计分累加到999以后,亦将从000重新开始循环)

⑥.按下操作台的“靶牌复位”按钮, 观察电磁阀线圈的指示灯闪烁, 并仔细听电磁阀的动作声.

   或者按下电磁阀手动按钮(第10、11页),观察指示灯,并留意听动作声.

(*注意: 按下“靶牌复位”按钮后, 程序设定约3秒等待时间,过后继续正常计数)

二. 气路调试

①.在接通压缩空气以前,按照气路连接图(第11页)检查管道连接是否正确, 快速接头和气管连接是否牢固.

②.确认管路连接无误后,打开压缩空气阀门,额定气压为0.4 MPa (或4 kgf/cm²).

*最大安全气压为0.8 MPa (或8 kgf/cm²), 高于此气压值将造成管路破裂,导致意外伤人! *

管路保持压力状态下, 仔细留意有无气体泄漏声音.发现快速接头连接松动的, 泄压后拔出气管重新连接；发现元器件损坏, 及时更换.

③.按下操作台的“靶牌复位”按钮, 观察气缸的工作状况, 是否顺利地完成目标靶牌的起推复位功能.

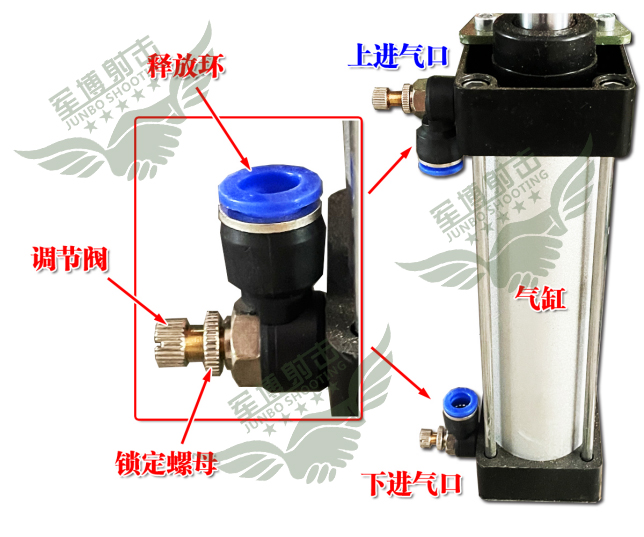

气缸的上/下进气口为带流量调节阀的快速接头.旋转调节阀可以改变空气流量,进而控制气缸升降动作的快慢,达到满意的工作效果.

至此,功能调试全部完成.

安装立柱A、立柱B两侧的侧盖板(第3页),用M6螺栓拧紧固定.

摆放到场地内合适位置, 脚架下方地面垫平, 防止晃动.
